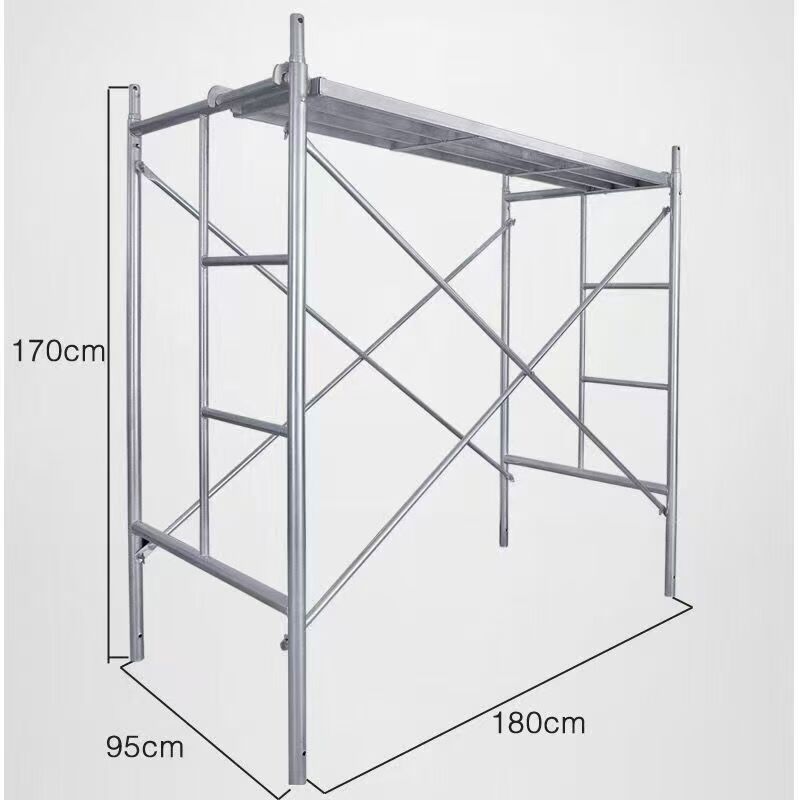

Q235 Estruturas de aço galvanizado Estruturas de sistema modular rígido com braço diagonal

O andaime de estrutura é um sistema de andaimes modulares clássico projetado para montagem rápida e suporte confiável na construção, manutenção e acabamento externo de edifícios.É constituído por quadros de aço soldados e suportes transversais, formando uma estrutura temporária estável, versátil e rentável para uma ampla gama de aplicações de acesso.

• Montagem rápida sem ferramentas: Os quadros são conectados por meio de simples pinos ou cunha, e os aparelhos transversais se ligam rapidamente, permitindo uma instalação e desmontagem rápidas com treinamento mínimo e sem ferramentas especiais.
• Opções de estrutura de caminhada e escada: Disponível em padrão, caminhada (para passagem livre) e construída em configurações de escada, proporcionando acesso vertical e horizontal flexível e seguro.
• Design rígido e estável: A estrutura soldada e o suporte diagonal criam uma plataforma sólida e livre de oscilações que suporta de forma confiável trabalhadores, ferramentas e materiais para tarefas comuns de construção.
• Instalações móveis e estáticas: podem ser construídas como torres fixas ou equipadas com roletes trancáveis para facilitar o reposicionamento como uma plataforma de trabalho móvel.

• Material: aço Q235, liga de alumínio
• Tamanhos comuns do quadro: 1219 mm x 1930 mm, 1219 mm x 1700 mm
• Diâmetro do tubo: 48 mm, 42 mm
• Espessura da parede: 1,8 mm a 2,2 mm
• Capacidade de carga: leve a média, de 2 a 4 kN por metro quadrado
• Superfície: Galvanizado a quente, pintado

• Eficiência em termos de custos: oferece o melhor equilíbrio entre baixo custo inicial, facilidade de uso e boa reutilização, oferecendo um excelente valor para aplicações padrão.
• Velocidade máxima de montagem: O sistema mais rápido e mais simples de erguer para estruturas de parede retas, reduzindo significativamente o tempo de trabalho e o custo.
• Logística simples: Componentes padronizados e montagem direta tornam a gestão de estoque, transporte e manuseio no local fácil e eficiente.

Tamanho do tubo principal: OD42x2.0mm. Outro tamanho do tubo: OD25x1.5mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA63		Quadro da porta	Caminhar através do quadro Largura 914 mm, altura 1524 mm	10.81
SCA64			Caminhe através do quadro Largura 914 mm, altura 1700 mm	12.05
SCA65			Caminhar através do quadro Largura 1219 mm, altura 1524 mm	11.68
SCA66			Caminhar através do quadro Largura 1219 mm, altura 1700 mm	12.91
SCA67			Caminhar através do quadro Largura 1219 mm, altura 1930 mm	14.37

Tamanho do tubo principal: OD42x2.0mm. Outro tamanho do tubo: OD25x1.5mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA68		Quadro de escada	H Largura do quadro 914 mm, altura 1524 mm	7.96
SCA69			H Largura do quadro 914 mm, altura 1700 mm	11.43
SCA70			H Largura do quadro 1219 mm, altura 1524 mm	9.16
SCA71			H Largura do quadro 1219 mm, altura 1700 mm	12.76
SCA72			H Largura do quadro 1219 mm, altura 1930 mm	14.24

Tamanho do tubo principal: OD42x2,4mm. Outro tamanho do tubo: OD32x1,5mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA73		Quadro de porta em estilo americano	Estilo americano caminhar através do quadro largura 914 mm, altura 1524 mm	14.8
SCA74			Estilo americano caminhar através do quadro largura 914mm, altura 1930mm	17.5
SCA75			Estilo americano caminhar através do quadro Largura 1524mm, altura 1930mm	18.9

Tamanho do tubo principal: OD42x2,4mm. Outro tamanho do tubo: OD32x1,5mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA7		Quadro de escada	Largura do quadro Mason 1524 mm, altura 914 mm	14.4
SCA77			Largura de moldura Mason 1524 mm, altura 1219 mm	16.1
SCA78			Largura de moldura Mason 1524 mm, altura 1524 mm	17.9
SCA79			Largura do quadro Mason 1524mm, altura 1930mm	20.2
SCA80			Largura do quadro Mason 1524mm, altura 2007mm	21.8

Tamanho do tubo principal: OD42x2,4mm. Outro tamanho do tubo: OD32x1,5mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA81		Quadro de quatro barras	Largura do quadro estreito 610 mm, altura 1524 mm	10.6
SCA82			Largura do quadro estreito 610 mm, altura 1930 mm	12.5
SCA83			Largura do quadro estreito 914 mm, altura 1930 mm	18.1
SCA84			Largura do quadro estreito 1219 mm, altura 1930 mm	19.9

Tamanho do tubo principal: OD42x2.4mm. Outro tamanho do tubo: OD32x2.0mm. Tipo de aço: Q195/Q235/Q355. Tratamento de superfície: revestido em pó, pré-galvanizado, galvanizado a quente, galvanizado a frio.

Artigo n.o	Imagem	Nome do produto	Descrição	Peso (kg)
SCA85		Quadro de porta de estilo italiano	Estilo italiano Largura do quadro 1050 mm, altura 2000 mm	11.6

Projetado para fornecer uma base plana para a plataforma de andaimes. Grau de aço: Q235. Tratamento de superfície: Galvanizado a quente.

Artigo n.o	Imagem	Descrição	Diâmetro em mm	Comprimento (mm)	Tamanho da placa (mm)	Peso (kg)
SCA86		BaseJack sólido	φ30 (sólido)	600	120x120x4	3.58
SCA87		BaseJack sólido	φ32 (sólido)	300	120x120x6	2.72
SCA88		Jack de base oca	φ38 (cavado)	400	150x150x6	3.19
SCA89		Jack de base oca	φ48 (cavado)	600	150x150x5	4.33

Usado como base que mantém o padrão do andaime ajustando a altura e tornando o andaime mais estável. Grau de aço: Q235. Tratamento de superfície: galvanizado a quente.

Artigo n.o	Imagem	Descrição	Diâmetro em mm	Comprimento (mm)	Tamanho da placa (mm)	Peso (kg)
SCA90		Compatível com o sistema de controlo de velocidade	φ30 (sólido)	600	150x150x50x4	4.32
SCA91		Jack UHead sólido	φ34 (sólido)	500	140x210x75x6	6.2
SCA92		Cabeçalho	φ38 (cavado)	600	150x150x50x6	4.29
CA93		Cabeçalho	φ48 (cavado)	600	150x150x50x6	5.23

Grau de aço: Q195, Q235. Tratamento de superfície: pré-galvanizado. Outros tamanhos estão disponíveis a pedido.

Artigo n.o	Imagem	Descrição	Largura (mm)	Altura (mm)	Comprimento (mm)
SCA94		Quadro de andaimes 210*1829mm	210	1.2	1829
SCA95		Quadro de andaimes 210*1829mm	210	1.5	1829
SCA96		Estrutura de andaimes 240*1829 mm	240	1.2	1829
SCA97		Estrutura de andaimes 240*1829 mm	240	1.5	1829
SCA98		Quadro de andaimes 420*1829mm	420	1.2	1829
SCA99		Quadro de andaimes 420*1829mm	420	1.5	1829
SCA1O0		Estrutura de andaimes de 500*1829 mm	500	1.2	1829
SCA101		Estrutura de andaimes de 500*1829 mm	500	1.5	1829

Para ligar os andaimes. Grau de aço: Q235, Q345. Tratamento de superfície: Galvanizado a quente. Outros tamanhos estão disponíveis mediante pedido.

Artigo n.o	Imagem	Descrição	Diâmetro em mm	Espessura (mm)	Comprimento (mm)
SCA102		Pin de articulação do quadro	35/36	1.5/1.6	225/220/210

Também chamadas de aparelhos X - componentes de todos os sistemas de andaimes de estrutura. Grau de aço: Q195, Q235. Tratamento de superfície: Galvanizado. Outros tamanhos estão disponíveis mediante pedido.

Artigo n.o	Imagem	Descrição	Largura (mm)	Altura (mm)	Comprimento (mm)
SCA103		Quadro Escavadeira	1829	1219	2198
SCA104			1219	1219	1724
SCA105			1829	914	2045
SCA106			1829	610	1928
SCA107			1219	610	1363

Utilizado na parte inferior do tubo vertical do andaime, permitindo que o sistema de andaimes seja uma plataforma móvel

Artigo n.o	Imagem	Nome do produto	Descrição
SCA108		Caçador	Rodas de 12"
SCA109		Caçador	Roda de 16 polegadas

• Serviços de produção personalizados: equipe profissional de engenheiros e consultores fornecem soluções detalhadas de aplicação de produtos com base em desenhos arquitetônicos e estruturais
• Resposta oportuna ao serviço: Engenheiros profissionais disponíveis antes, durante e após as vendas para resolver e atender às suas necessidades prontamente
• Serviço pós-venda livre de preocupações: equipes de serviço um-para-um ajudam a completar a implementação e aterragem de projetos de engenharia com correspondência perfeita entre produto e demanda

Somos uma empresa subsidiária de comércio externo de uma empresa do grupo, responsável principalmente pela exploração do negócio de exportação de produtos de estamparia e andaimes.Nossa empresa do grupo tem duas grandes bases de produção especializadas na produção e processamento de produtos de molduras e andaimes por mais de 20 anos.

Para projetos simples de fundição de concreto com o seu próprio engenheiro, forneça-nos uma conta de materiais para citação.Os nossos consultores profissionais desenvolverão um plano de aplicação baseado nos seus desenhos de engenharia, arquitetura e estrutura.

Geralmente, leva cerca de 5-8 dias para concluir o plano específico e a cotação detalhada após receber seus desenhos de engenharia.

Sim, podemos fornecer amostras. Você precisará pagar os custos de envio.

Dependendo da complexidade do projeto, normalmente leva de 30 a 60 dias para concluir o estoque.

Em ambientes de altas temperaturas de longo prazo, os projetos de fundição de concreto podem causar ligeira deformação da formação.Recomendamos o uso de todo o alumínio liga de moldura ou estrutura de aço sistema de moldura de madeira em áreas de alta temperatura.

A força de carga é muito pequena para estruturas de concreto de grandes dimensões, e a baixa resistência a altas temperaturas pode causar ligeira deformação em áreas de alta temperatura.

• Pagamento ≤ 1 000 USD: 100% antecipado
• Pagamento ≥ 10.000 USD: 30% T/T adiantado, saldo antes da remessa
• Ou L/C
